| Место происхождения: | Чэнду, Китай |
|---|---|
| Фирменное наименование: | FHDT |
| Сертификация: | IEEE802.3an, ISO/IEC 11801-2008, ANSI/TIA-568C.2-2009 |
| Номер модели: | Cat.7A S-FTP |
| Количество мин заказа: | 500 барабанчиков |
| Цена: | Negotiable |
| Упаковывая детали: | Нейтральный барабанчик, 305m/drum |
| Время доставки: | 3-4 недель |
| Условия оплаты: | Обычно T/T, другие термины могущие быть предметом переговоров |
| Поставка способности: | 3-4 недель для массового производства |
| Название продукта: | Кабель ethernet S-FTP Cat.7A | Количество проводников: | 8 |
|---|---|---|---|
| Тип: | Cat.7A S-FTP | Применение: | Радиосвязь/кабельная система |
| Цвет: | Подгонянный | Материал куртки: | PVC&LSZH |
| Материал проводника: | Бескислородная медная проволока | Структура: | пара 4P |
| Проводник: | 22AWG | Количество: | 305m/drum |
| Высокий свет: | Кабель ethernet OEM 22AWG Cat7A,Sftp кабеля cat7 помехи 4 пары низкое,Sftp кабеля cat7 OEM 22AWG |
||
Кабель ethernet индекса Cat.7A перекрестных помех 4 пары OEM S-FTP низкий
| Название продукта: | Кабель ethernet S-FTP Cat.7A | Количество проводников: | 8 |
|---|---|---|---|
| Тип: | Cat.7A S-FTP | Применение: | Радиосвязь/кабельная система |
| Цвет: | Подгонянный | Материал куртки: | PVC&LSZH |
| Проводниковый материал: | Бескислородная медная проволока | Структура: | пара 4P |
| Проводник: | AWG 22 | Количество: | 305m/drum |
Описание
Cat.7A s - кабель индекса LAN помехи FTP низкий построен с высококачественным бескислородным медным проводником 22AWG для оптимальной частоты передачи до 1000MHz. Индекс помехи между каждой парой был увеличен никаким более менее чем 10dB, и этот кабель может пройти и тест канала 100m и тест постоянной связи 90m, в линии со стандартами IEEE802.3an, ISO/IEC 11801-2008, ANSI/TIA-568C.2-2009, так же, как UL CPR. Этот продукт поддержан гарантией 25 год, и может быть подгонян как продукт OEM или ODM.
Спецификации:
| Стандарт теста | IEC 61156-5 | ||||||||||||||||||

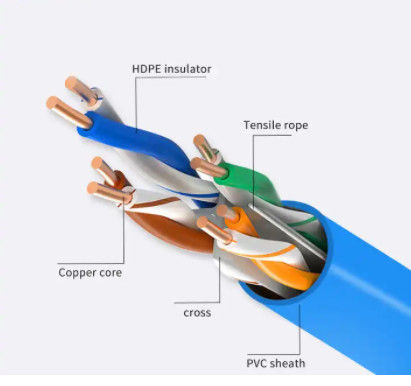

| Конструкция | |||||||||||||||||||
| Проводник | Материал | Твердая обнаженная медь |  |
||||||||||||||||
| Диаметр (mm) | 0,63±0.01 | ||||||||||||||||||
| Изоляция | Материал |
PE Кож-пен-кожи |
|||||||||||||||||
| Диаметр (mm) | 1,49±0.05 | ||||||||||||||||||
| Цвет ядра | 1.white-blue/blue | 2.white-orange/orange | |||||||||||||||||
| 3.white-green/green | 4.white-brown/brown | ||||||||||||||||||
| Кран полиэстера | Никакой | Алюминиевая фольга |
Да |
||||||||||||||||
| Вытяжной трос | 210D*3 | Стеките провод | Никакой | ||||||||||||||||
| Оплетка |
Да |
Охват | ≥30% | ||||||||||||||||
| Оболочка | Материал | PVC | |||||||||||||||||
| Толщина (mm) | 0.6±0.1 | ||||||||||||||||||
| Диаметр (mm) | 8.2±0.5 | ||||||||||||||||||
| Цвет | Серый цвет | ||||||||||||||||||
| Поверхностное печатание | Максимум письма | 3,0 ± 0.5mm | |||||||||||||||||
| Цвет | Черный | ||||||||||||||||||
| Напечатайте ошибку & космос | ≤± 0,5%, 1m | ||||||||||||||||||
| Пакет: Барабанчик | Длина пакета: 305m | ||||||||||||||||||
| Размеры коробки (mm) | 400*200*320 | ||||||||||||||||||
| Электрические свойства | |||||||||||||||||||
| Сопротивление проводника (20℃) | ≤9.5 Ω/100m | ||||||||||||||||||
| Неуравновешенность электрического сопротивления (20℃) | ≤2.0% | ||||||||||||||||||
| Сопротивление изоляции | >5000 MΩ·km | ||||||||||||||||||
| Пары для того чтобы смолоть неуравновешенность емкости (0,8 КГц или 1KHz) | ≤160pF/100m | ||||||||||||||||||
| Взаимная емкость пары | ≤5.6nF/100m | ||||||||||||||||||
| Свойства передачи (испытывать двуустки) | |||||||||||||||||||
|
Feq |
Zc | IL | RL | ЗАТЕМ | PS ЗАТЕМ | ELFEXT | PS ELFEXT | ||||||||||||
| Ω | ≤dB/100m | ≥dB | ≥dB/100m | ≥dB/100m | ≥dB/100m | ≥dB/100m | |||||||||||||
| 4,00 | 100±15Ω | 3,7 | 23,0 | 78,0 | 75,0 | 78,0 | 75,0 | ||||||||||||
| 8,00 | 5,2 | 24,5 | 78,0 | 75,0 | 77,2 | 74,2 | |||||||||||||
| 10,00 | 5,8 | 25,0 | 78,0 | 75,0 | 75,3 | 72,3 | |||||||||||||
| 16,00 | 7,3 | 25,0 | 78,0 | 75,0 | 71,2 | 68,2 | |||||||||||||
| 20,00 | 8,2 | 25,0 | 78,0 | 75,0 | 69,3 | 66,3 | |||||||||||||
| 25,00 | 9,2 | 24,3 | 78,0 | 75,0 | 67,3 | 64,3 | |||||||||||||
| 31,25 | 10,3 | 23,6 | 78,0 | 75,0 | 65,4 | 62,4 | |||||||||||||
| 62,50 | 14,6 | 21,5 | 78,0 | 75,0 | 59,4 | 56,4 | |||||||||||||
| 100,00 | 18,5 | 20,1 | 75,4 | 72,4 | 55,3 | 52,3 | |||||||||||||
| 200,00 | 100±18Ω | 26,5 | 18,0 | 70,9 | 67,9 | 49,3 | 46,3 | ||||||||||||
| 250,00 | 29,7 | 17,3 | 69,4 | 66,4 | 47,3 | 44,3 | |||||||||||||
| 300,00 | 100±25Ω | 32,7 | 17,3 | 68,2 | 65,2 | 45,8 | 42,8 | ||||||||||||
| 400,00 | 38,0 | 17,3 | 66,4 | 63,4 | 43,3 | 40,3 | |||||||||||||
| 500,00 | 42,8 | 17,3 | 64,9 | 61,9 | 41,3 | 38,3 | |||||||||||||
| 600,00 | 47,1 | 17,3 | 63,7 | 60,7 | 39,7 | 36,7 | |||||||||||||
| 1000 | 100±35Ω | 61,9 | 15,1 | 60,4 | 57,4 | 35,3 | 32,3 | ||||||||||||
| Температура окружающей среды | |||||||||||||||||||
| Магазин | -10~+50℃ | Установка | -5~+40 | Работа | -20 | +60 | ||||||||||||||
| Примечание | |||||||||||||||||||
|
a) Обеспечьте тест теста канала пропуска 100m и постоянной связи пропуска 90m. |
|||||||||||||||||||
Применения:
Широко использованный для привязывать между выходом радиосвязи рабочих зон и рамкой распределения шкафа поперечной связи в построении РОДОВОЙ КАБЕЛЬНОЙ СИСТЕМЫ, и привязывать между выходом радиосвязи потребителя и рамкой распределения в жилой кабельной системе.
вопросы и ответы
Кабель Lan Cat.7A S-FTP
Q1. Могу я иметь заказ образца для кабеля?
: Да, мы приветствуем заказ образца для того чтобы испытать и проверить качество. Смешанные образцы приемлемы.
Q2. Как насчет времени выполнения?
: 1 неделя для образца подготавливая, 3-4 недель для массового производства.
Q3. Вы имеете предел MOQ для заказа кабеля Lan?
: Низкое MOQ, 1pc для проверки образца доступно. 200 коробок (305m/box) для массового производства
Q5. Как осуществляются заказ для кабеля Lan?
: Во первых позвольте нам знать ваши требования или применение.
Secondly мы закавычим согласно вашим требованиям или нашим предложениям.
В-третьих клиент подтверждает образцы и места депозируют для официального заказа.
В-четвертых мы обеспечиваем упаковывая деталь и подтверждаем с клиентом.
После этого мы аранжируем продукцию.
Q6. Оно В ПОРЯДКЕ напечатать мой логотип на продукте кабеля Lan?
: Да. Пожалуйста сообщите нас официально перед нашей продукцией.
Q7: Вы предлагаете гарантируете для продуктов?
: Да, мы предлагаем 25 лет гарантии к нашим продуктам.
