| Место происхождения: | Китай, Чэнду |
|---|---|
| Фирменное наименование: | FHDT |
| Сертификация: | ISO,RoHs, ETL, UL, CPR |
| Номер модели: | Огнезамедлительное ″ HCTAYZ-50-22 куртки 7/8 |
| Количество мин заказа: | 10 км |
| Цена: | Negotiable |
| Упаковывая детали: | Нейтральный барабанчик, 500m/drum. Ориентированный на заказчика |
| Время доставки: | 3-4 недель для массового производства |
| Условия оплаты: | Обычно T/T, другие термины могущие быть предметом переговоров |
| Применение: | Радиосвязь/кабельная система, базовая станция | Внутренний проводник: | Ровная Мед-трубка |
|---|---|---|---|
| Внешний проводник: | Рифленая Мед-трубка | Изоляция: | 3 слоя изоляции |
| Цвет: | Черный | Материал куртки: | ЛСЖ |
| Упаковка: | Нейтральный барабанчик | Количество: | 500m/Drum |
| Высокий свет: | Пламя - retardant гибкий коаксиальный кабель,Кабель коаксиала 7/8 дюймов 50ohm,Пылайте - retardant кабель коаксиала 50ohm |
||

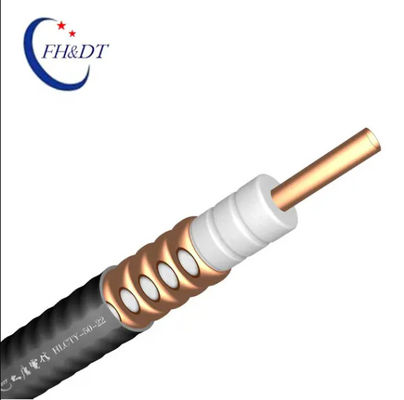

Гибкое пламя Мед-трубки 50Ohm - retardant коаксиальный кабель 7/8 дюймов (7/8 Retardant) ″ HCTAYZ-50-22
Быстрая деталь:
Описание:
Фидер канал передачи для электромагнитных волн, функция которых передать высокочастотную энергию. Питательный кабель может эффектно передать сигнал полученный антенной, с небольшим искажением, малопотертой, сильной противоинтерференционной возможностью, и хорошей спичкой импеданса между линией питания и антенной, и между сигналом ввода приемника. В больших проектах, коаксиальный кабель необходимый кабель, простое соединение, и низкая интенсивность отказов после установки. Признавайте изготовление на заказ OEM или ODM.
Спецификации:
| Внутренний проводник | |
| Ровная Мед-трубка | |
| Диаметр (mm) | 9.00±0.10 |
| Изоляция | |
| 3 слоя изоляции | |
| Диаметр (mm) | 22.40±0.40 |
| Наружный проводник | |
| Рифленая Мед-трубка | |
| Наружный проводник (mm) | 24.90±0.30 |
| Куртка | |
| Толщина (mm) | 1.3±0.2 |
| Диаметр (mm) | 27.5±0.3 |
| Одиночный гнуть | 120 |
| Множественный гнуть | 250 |
| Минимальное количество загибов | 15 |
| Диапазон температур (℃) | |
| Стандартная куртка | -40~+70 |
| Огнезамедлительная куртка | -25~+70 |
| Импеданс (Ω) | 50±1 | ||
| Емкость (pF/m) | 75±2 | ||
| Скорость (%) | 89 | ||
| Нервное расстройство Dc, вольты (v) | ≥6000 | ||
| Защищающ эффективность (dB) | >>120 | ||
| Выключение Frequenc (GHz) | 6,0 | ||
| Амортизация (dB/100m) и средняя мощность (kW) | |||
| Частота | Амортизация | Среднее | |
| Сила | |||
| 150 MHz | 1,47 | 7,20 | |
| 450 MHz | 2,64 | 3,88 | |
| 800 MHz | 3,62 | 2,83 | |
| 900 MHz | 3,87 | 2,65 | |
| 1800 MHz | 5,73 | 1,79 | |
| 2000 MHz | 6,09 | 1,68 | |
| 2500 MHz | 6,94 | 1,50 | |
| 3000 MHz | 7,74 | 1,35 | |
| 3500 MHz | 8,55 | 1,25 | |
| 4000 MHz | 9,28 | 1,18 | |
| 5000 MHz | 10,65 | 1,03 | |
| VSWR | |||
| 820MHz~960MHz | 1,10 | ||
| 1700MHz~1900MHz | 1,10 | ||
| 2100MHz~2200MHz | 1,13 | ||
| 3300MHz~3600MHz | 1,20 | ||
| 4400MHz~5000MHz | 1,20 | ||
Стандартные условия:
Для амортизации: VSWR 1,0, температура 20℃ кабеля
Для средней мощности: VSWR 1,0, температура окружающей среды 40℃
Внутренняя загрузка температуры 100℃.No проводника солнечная.
Максимальное значение VSWR и амортизации будет 105% с номинальной стоимости.
Применения:
Оно обычно использовано в базовых станциях беспроводной связи.
