| Место происхождения: | Чэнду, Китай |
|---|---|
| Фирменное наименование: | FHDT |
| Сертификация: | ISO/IEC 11801-2008, TIA/EIA-568B.2-2001 |
| Номер модели: | Cat.5E U-UTP |
| Количество мин заказа: | 500 коробок |
| Цена: | Negotiable |
| Упаковывая детали: | Коробки |
| Время доставки: | 3-4 недель |
| Условия оплаты: | Обычно T/T, другие термины могущие быть предметом переговоров |
| Поставка способности: | 3-4 недель для массового производства |
| Количество проводников: | 8 | Тип: | Cat.5E U-UTP |
|---|---|---|---|
| Применение: | Радиосвязь/кабельная система | цвет: | Подгонянный |
| Материал куртки: | LLDPE | Проводниковый материал: | Бескислородная медная проволока |
| Структура: | пара 4P | Проводник: | 24 АВГ |
| УПАКОВКА: | коробки | ||
| Высокий свет: | 4P кабель ethernet пары Cat5e,Радиосвязь Cat5E U UTP 24AWG,4P пара Cat5E u UTP |
||

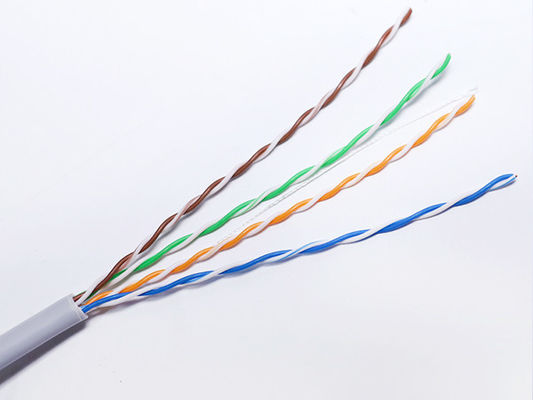

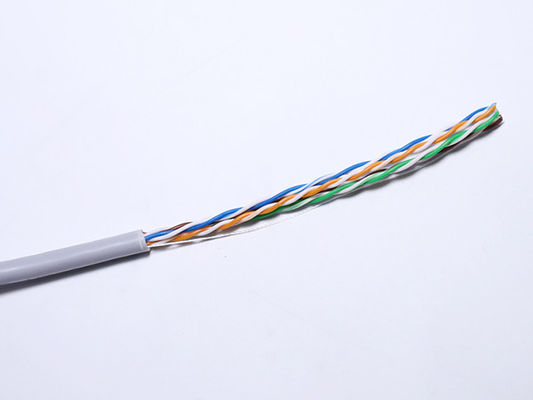

Кабель совместимости Cat.5E U-UTP высокий
Описание:
Наша очищенность медной проволоки бескислородная медь 99,97%, соотвествует международного стандарта, с хорошей размягченностью, низким сопротивлением, и лучшим представлением передачи сигнала. Отчеты ДВУУСТКИ по испытаниям доступны для всех продуктов. Защитная оболочка кабеля выбрана в новом материале охраны окружающей среды PVC/PE, отказывает повторно использовать материал, сопротивление безопасного пламени - retardant, гибкое гнуть, и не легкий для того чтобы сломать в процессе конструкции интегрированной проводки. Против старения, длинная жизнь кабеля.
Спецификации:
| Стандарт теста | TIA/EIA-568C.2, ISO_IEC 11801, YD/T 1019 | |||||||||
| Конструкция | ||||||||||
| Проводник | Материал | Твердая обнаженная медь |
|
|||||||
| Диаметр (mm) | 0,50 | |||||||||
| Изоляция | Материал | HDPE | ||||||||
| Диаметр (mm) | 0.89~0.90 | |||||||||
| Цвет ядра | 1 бело-голубое/голубое | 2 бело-апельсин/апельсина | ||||||||
| 3 бело-зеленое/зеленое | 4 бело-коричневое/коричневое | |||||||||
| Кран полиэстера | 20×0.035mm | |||||||||
| Алюминиевая лента | 22×0.25mm | |||||||||
| Оболочка | Материал | LLDPE | ||||||||
| Толщина | 1.3±0.1mm | |||||||||
| Диаметр | 8.6±0.2mm | |||||||||
| Цвет | Черный | |||||||||
| Поверхностное печатание | Максимум письма | 3,0 ± 0.5mm | ||||||||
| Цвет | Белый | |||||||||
| Напечатайте ошибку & космос | ≤± 0,5%, 1m | |||||||||
| Пакет | Вьюрок в коробке | |||||||||
| Размеры коробки (mm) | 510*510*240 | |||||||||
| Длина пакета | 305m | |||||||||
| Электрические свойства | ||||||||||
| Сопротивление проводника (20℃) | ≤9.5 Ω/100m | |||||||||
| Неуравновешенность электрического сопротивления (20℃) | ≤2.5% | |||||||||
| Сопротивление изоляции | >5000 MΩ·km | |||||||||
| Пары для того чтобы смолоть неуравновешенность емкости (0,8 КГц или 1KHz) | ≤330pF/100m | |||||||||
| Взаимная емкость пары | ≤5.6nF/100m | |||||||||
| Свойства передачи (испытывать двуустки) | ||||||||||
|
Feq MHZ |
Zin | IL | RL | ЗАТЕМ | PS ЗАТЕМ | ELFEXT | PS ELFEXT | |||
| Ω | dB/100m | dB | dB/100m | dB/100m | dB/100m | dB/100m | ||||
| 1,0 | 100±15 | ≤2.04 | ≥20.00 | ≥65.30 | ≥62.30 | ≥64.00 | ≥61.00 | |||
| 4,0 | ≤4.05 | ≥23.01 | ≥56.27 | ≥53.27 | ≥51.96 | ≥48.96 | ||||
| 8,0 | ≤5.77 | ≥24.52 | ≥51.75 | ≥48.75 | ≥45.94 | ≥42.94 | ||||
| 10,0 | ≤6.47 | ≥25.00 | ≥50.30 | ≥47.30 | ≥44.00 | ≥41.00 | ||||
| 16,0 | ≤8.25 | ≥25.00 | ≥47.24 | ≥44.24 | ≥39.92 | ≥36.92 | ||||
| 25,0 | ≤10.42 | ≥24.32 | ≥44.33 | ≥41.33 | ≥36.04 | ≥33.04 | ||||
| 31,2 | ≤11.71 | ≥23.65 | ≥42.89 | ≥39.89 | ≥34.12 | ≥31.12 | ||||
| 62,5 | ≤16.99 | ≥21.54 | ≥38.36 | ≥35.36 | ≥28.08 | ≥25.08 | ||||
| 100 | ≤21.98 | ≥20.11 | ≥35.30 | ≥32.30 | ≥24.00 | ≥21.00 | ||||
| Стандарт теста | TIA/EIA-568C.2, ISO_IEC 11801, YD/T 1019 | |||||||||
| Конструкция | ||||||||||
| Проводник | Материал | Твердая обнаженная медь |
|
|||||||
| Диаметр (mm) | 0,50 | |||||||||
| Изоляция | Материал | HDPE | ||||||||
| Диаметр (mm) | 0.89~0.90 | |||||||||
| Цвет ядра | 1 бело-голубое/голубое | 2 бело-апельсин/апельсина | ||||||||
| 3 бело-зеленое/зеленое | 4 бело-коричневое/коричневое | |||||||||
| Вытяжной трос | Tex111 | |||||||||
| Оболочка | Материал | PVC/LSZH | ||||||||
| Толщина | 0.6±0.1mm | |||||||||
| Диаметр | 5.2±0.2mm | |||||||||
| Цвет | Согласно требует | |||||||||
| Поверхностное печатание | Максимум письма | 3,0 ± 0.5mm | ||||||||
| Цвет | Черно-белый | |||||||||
| Напечатайте ошибку & космос | ≤± 0,5%, 1m | |||||||||
| Пакет | Бумажная коробка | |||||||||
| Размеры коробки (mm) | 360*360*230 | |||||||||
| Длина пакета | 305m | |||||||||
| Электрические свойства | ||||||||||
| Сопротивление проводника (20℃) | ≤9.5 Ω/100m | |||||||||
| Неуравновешенность электрического сопротивления (20℃) | ≤2.5% | |||||||||
| Сопротивление изоляции | >5000 MΩ·km | |||||||||
| Пары для того чтобы смолоть неуравновешенность емкости (0,8 КГц или 1KHz) | ≤330pF/100m | |||||||||
| Взаимная емкость пары | ≤5.6nF/100m | |||||||||
| Свойства передачи (испытывать двуустки) | ||||||||||
|
Feq MHZ |
Zin | IL | RL | ЗАТЕМ | PS ЗАТЕМ | ELFEXT | PS ELFEXT | |||
| Ω | dB/100m | dB | dB/100m | dB/100m | dB/100m | dB/100m | ||||
| 1,0 | 100±15 | ≤2.04 | ≥20.00 | ≥65.30 | ≥62.30 | ≥64.00 | ≥61.00 | |||
| 4,0 | ≤4.05 | ≥23.01 | ≥56.27 | ≥53.27 | ≥51.96 | ≥48.96 | ||||
| 8,0 | ≤5.77 | ≥24.52 | ≥51.75 | ≥48.75 | ≥45.94 | ≥42.94 | ||||
| 10,0 | ≤6.47 | ≥25.00 | ≥50.30 | ≥47.30 | ≥44.00 | ≥41.00 | ||||
| 16,0 | ≤8.25 | ≥25.00 | ≥47.24 | ≥44.24 | ≥39.92 | ≥36.92 | ||||
| 25,0 | ≤10.42 | ≥24.32 | ≥44.33 | ≥41.33 | ≥36.04 | ≥33.04 | ||||
| 31,2 | ≤11.71 | ≥23.65 | ≥42.89 | ≥39.89 | ≥34.12 | ≥31.12 | ||||
| 62,5 | ≤16.99 | ≥21.54 | ≥38.36 | ≥35.36 | ≥28.08 | ≥25.08 | ||||
| 100 | ≤21.98 | ≥20.11 | ≥35.30 | ≥32.30 | ≥24.00 | ≥21.00 | ||||
Быстрая деталь:
Применения:
Широко использованный для привязывать между выходом радиосвязи рабочих зон и рамкой распределения шкафа поперечной связи в построении РОДОВОЙ КАБЕЛЬНОЙ СИСТЕМЫ, и привязывать между выходом радиосвязи потребителя и рамкой распределения в жилой кабельной системе.
вопросы и ответы
Кабель Lan Cat.5E U-UTP
Q1. Могу я иметь заказ образца для кабеля?
: Да, мы приветствуем заказ образца для того чтобы испытать и проверить качество. Смешанные образцы приемлемы.
Q2. Как насчет времени выполнения?
: 1 неделя для образца подготавливая, 3-4 недель для массового производства.
Q3. Вы имеете предел MOQ для заказа кабеля Lan?
: Низкое MOQ, 1pc для проверки образца доступно. 200 коробок (305m/box) для массового производства
Q5. Как осуществляются заказ для кабеля Lan?
: Во первых позвольте нам знать ваши требования или применение.
Secondly мы закавычим согласно вашим требованиям или нашим предложениям.
В-третьих клиент подтверждает образцы и места депозируют для официального заказа.
В-четвертых мы обеспечиваем упаковывая деталь и подтверждаем с клиентом.
После этого мы аранжируем продукцию.
Q6. Оно В ПОРЯДКЕ напечатать мой логотип на продукте кабеля Lan?
: Да. Пожалуйста сообщите нас официально перед нашей продукцией.
Q7: Вы предлагаете гарантируете для продуктов?
: Да, мы предлагаем 25 лет гарантии к нашим продуктам.
