| Место происхождения: | Чэнду, Китай |
|---|---|
| Фирменное наименование: | FHDT |
| Сертификация: | ISO/IEC 11801-2008, TIA/EIA-568B.2-2001 |
| Номер модели: | Cat.6 F-UTP |
| Количество мин заказа: | барабанчик 500 |
| Цена: | Negotiable |
| Упаковывая детали: | Нейтральный барабанчик, 305m/drum |
| Время доставки: | 3-4 недель |
| Условия оплаты: | Обычно T/T, другие термины могущие быть предметом переговоров |
| Поставка способности: | 3-4 недель для массового производства |
| Количество проводников: | 8 | Тип: | Cat.6 F-UTP |
|---|---|---|---|
| Применение: | Радиосвязь/кабельная система | Цвет: | Подгонянный |
| Материал куртки: | PVC&LSZH | Материал проводника: | Бескислородная медная проволока |
| Структура: | пара 4P | Проводник: | 24 АВГ |
| Упаковка: | Нейтральный барабанчик | Количество: | 305m/drum |
| Высокий свет: | 4 пары кабеля SF-FTP cat6,Низкое 4 пары кабеля индекса cat6 помехи,Медная проволока SF-FTP бескислородная |
||

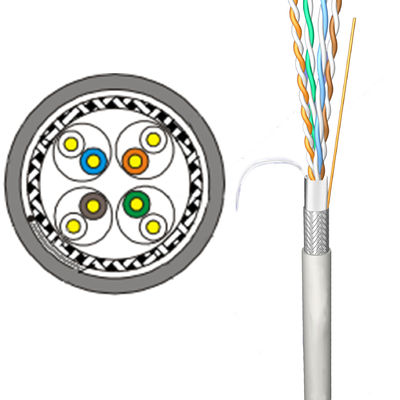

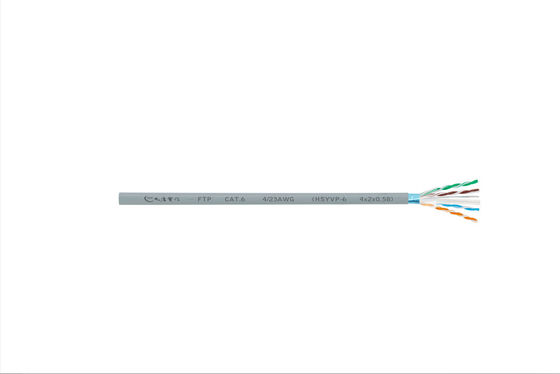

Кабель TalLan креста Cat.6 SF-FTP низкий
Быстрая деталь:
Описание:
Проводник принимает высококачественную бескислородную медную проволоку 23AWG (99,99%). Соответствующий для применений локальных сетей гигабита, самая высокая частота передачи может достигнуть 350MHz. Дизайн в подводн-экране алюминиевой фольги, индекс помехи между каждой парой должен быть увеличен никаким более менее чем 10dB. Кабель может пройти тест теста канала 100m или постоянной связи 90m. Полно встречайте и главный начальник к стандартам ISO/IEC 11801-2008 TIA/EIA-568B.2-2001, в линии с UL CPR. Признавайте изготовление на заказ OEM или ODM
Спецификации:
| Стандарт теста | ANSI/TIA-568-C.2, ISO/IEC 11801 | |||||||||||||||||||
| Конструкция | ||||||||||||||||||||
| Проводник | Материал | Твердая обнаженная медь |  |
|||||||||||||||||
| Диаметр (mm) | 23AWG | |||||||||||||||||||
| Изоляция | Материал | HDPE | ||||||||||||||||||
| Диаметр (mm) | 1.09±0.05 | |||||||||||||||||||
| Цвет ядра | 1.white-blue/blue | 2.white-orange/orange | ||||||||||||||||||
| 3.white-green/green | 4.white-brown/brown | |||||||||||||||||||
| Кран полиэстера | Да | Алюминиевая фольга |
Да
|
|||||||||||||||||
| Охват | ≥30% | Оплетка |
Да
|
|||||||||||||||||
| Вытяжной трос | 210D | Разделитель |
Да
|
Поверхностное печатание | Максимум письма | 3,0 ± 0.5mm | ||||||||||||||
| Оболочка | Материал | PE | Цвет | Белый | ||||||||||||||||
| Толщина (mm) | 0.75±0.1 | Напечатайте ошибку & космос | ≤± 0,5%, 1m | |||||||||||||||||
| Диаметр (mm) | 7.9±0.5 | Пакет: Барабанчик | Длина пакета: 305m | |||||||||||||||||
| Цвет | Черный | Барабанчик (mm) | 400*400*320 | |||||||||||||||||
| Электрические свойства | ||||||||||||||||||||
| Сопротивление проводника (20℃) | ≤9.5 Ω/100m | |||||||||||||||||||
| Неуравновешенность электрического сопротивления (20℃) | ≤2.0% | |||||||||||||||||||
| Сопротивление изоляции | >5000 MΩ·km | |||||||||||||||||||
| Пары для того чтобы смолоть неуравновешенность емкости (0,8 КГц или 1KHz) | ≤160pF/100m | |||||||||||||||||||
| Свойства передачи | ||||||||||||||||||||
|
Feq MHZ |
Zin | IL | RL | ЗАТЕМ | PS ЗАТЕМ | ELFEXT | PS ELFEXT | |||||||||||||
| Ω | dB/100m | dB | dB/100m | dB/100m | dB/100m | dB/100m | ||||||||||||||
| 1,0 | 100±15 | ≤2.0 | ≥20.0 | ≥74.3 | ≥72.3 | ≥68 | ≥65.0 | |||||||||||||
| 4,0 | ≤5.3 | ≤24.5 | ≥61.8 | ≥58.8 | ≥49.9 | ≥46.9 | ||||||||||||||
| 8,0 | ≤6.0 | ≤25.0 | ≥60.3 | ≥57.3 | ≥48.0 | ≥45.0 | ||||||||||||||
| 10,0 | ≤7.6 | ≤25.0 | ≥57.2 | ≥54.2 | ≥43.9 | ≥40.9 | ||||||||||||||
| 16,0 | ≤8.5 | ≤25.0 | ≥55.8 | ≥52.8 | ≥42.0 | ≥39.0 | ||||||||||||||
| 20,0 | ≤9.5 | ≤24.3 | ≥54.3 | ≥51.3 | ≥40.0 | ≥37.0 | ||||||||||||||
| 25,0 | ≤10.7 | ≤23.6 | ≥52.9 | ≥49.9 | ≥38.1 | ≥35.1 | ||||||||||||||
| 31,25 | ≤15.4 | ≤21.5 | ≥48.4 | ≥45.4 | ≥32.1 | ≥29.1 | ||||||||||||||
| 62,5 | ≤19.8 | ≤20.1 | ≥45.3 | ≥42.3 | ≥28.0 | ≥25.0 | ||||||||||||||
| 100 | ≤29.0 | ≤18.0 | ≥40.8 | ≥37.8 | ≥22.0 | ≥19.0 | ||||||||||||||
|
200
|
≤32.8 | ≤17.3 | ≥39.3 | ≥36.3 | ≥20.0 | ≥17.0 | ||||||||||||||
| 250 | ≤32.8 | ≤17.3 | ≥39.3 | ≥36.3 | ≥20.0 | ≥17.0 | ||||||||||||||
| Температура окружающей среды | ||||||||||||||||||||
| Магазин | -10~+50℃ | Установка | -5~+40 | Работа | -20 | +60 | |||||||||||||||
| Примечание | ||||||||||||||||||||
|
a) Кабель может пройти тест теста канала 100m или постоянной связи 90m. b) Диаметр изоляции наружный, диаметр оболочки наружный и упаковывая размеры для ссылки только. |
||||||||||||||||||||
вопросы и ответы
Кабель Cat.6 SF-FTPLan
Q1. Могу я иметь заказ образца для кабеля?
: Да, мы приветствуем заказ образца для того чтобы испытать и проверить качество. Смешанные образцы приемлемы.
Q2. Как насчет времени выполнения?
: 1 неделя для образца подготавливая, 3-4 недель для массового производства.
Q3. Вы имеете предел MOQ для заказа кабеля Lan?
: Низкое MOQ, 1pc для проверки образца доступно. 200 коробок (305m/box) для массового производства
Q5. Как осуществляются заказ для кабеля Lan?
: Во первых позвольте нам знать ваши требования или применение.
Secondly мы закавычим согласно вашим требованиям или нашим предложениям.
В-третьих клиент подтверждает образцы и места депозируют для официального заказа.
В-четвертых мы обеспечиваем упаковывая деталь и подтверждаем с клиентом.
После этого мы аранжируем продукцию.
Q6. Оно В ПОРЯДКЕ напечатать мой логотип на продукте кабеля Lan?
: Да. Пожалуйста сообщите нас официально перед нашей продукцией.
Q7: Вы предлагаете гарантируете для продуктов?
: Да, мы предлагаем 25 лет гарантии к нашим продуктам.
