| Наименование марки: | FHDT |
| Номер модели: | Центральный наполненный гел свободный кабель стекловолокна трубки - GYXTS |
| МОК: | 500 барабанчиков |
| цена: | negotiable |
| Подробная информация об упаковке: | Отсутствие больше чем 4km/drum |
| Условия оплаты: | Обычно T/T, другие термины могущие быть предметом переговоров |

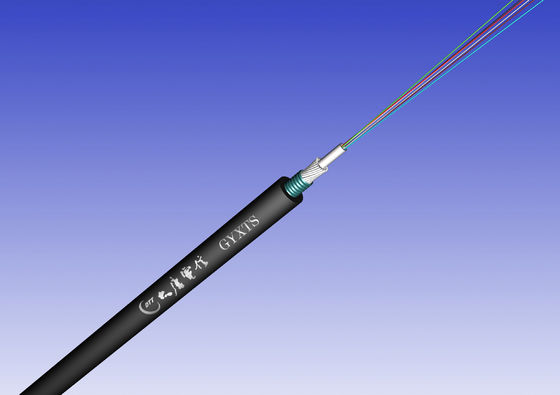

Член прочности GYXTS-металла, центральная свободная трубка, стальная лента защищая, оптический кабель черной оболочки PE на открытом воздухе.
Однорежимные волокна расквартированы в свободной трубке которая сделана из пластмассы высоко-модуля и заполнена со смесью трубки заполняя. Свободная трубка armored со стальными проводами и рифленой стальной лентой. После этого оболочка PE наружная прессована. Обстоятельства применения
Порекомендованный: Трубопровод, антенна, паз, канава кабеля
Стекловолокно поставленное в этой спецификации для того чтобы соотвествовать IEC A1a.1:
|
Атрибуты волокна |
|||
|---|---|---|---|
| Атрибут | Деталь | Значение | Блок |
| Максимальная амортизация | @ 850 nm | 2,50 | dB/km |
| Максимальная амортизация | @ 1300 nm | 0,80 | dB/km |
| Диаметр ядра | Номинальный | 50 | μm |
| Допуск | ± 2,5 | μm | |
| Диаметр плакирования | Номинальный | 125,0 | μm |
| Допуск | ± 1,0 | μm | |
| ошибка концентричности Ядр-плакирования | Максимум | 2,0 | μm |
| Не-циркулярность плакирования | Максимум | 1,0 | % |
| Минимальная режимная ширина полосы частот-lengthproduct для переполненного старта | @ 850 nm | 500 | Mkz·km |
| @ 1300 nm | 500 | Mkz·km | |
| Численная апертура | - | 0.200±0.015 | Безразмерный |
| Нул длин волны рассеивания, λ0 | - | ≤ 1295 λ0 ≤1340 | nm |
| Нул наклонов рассеивания, S0 | - |
S0 ≤ 0,105 от 1295 ≤ 1310nm ≤ λ0 nm, и ≤ 0,000375 (1590--λ0) от 1295 ≤ 1310nm ≤ λ0 nm |
ps/(nm2 × km) |
Стандартная структура кабеля GYXTS показана в следующей таблице, другой структуре и отсчет волокна также доступен согласно требованиям клиента.
| Деталь | Содержание | Значение |
| Свободная трубка | Материал | PBT |
| Номер | 2 | |
| Наружный диаметр (mm) | 2,4 | |
| Отсчет волокна в трубку | A1a.1 | 2~12 |
| член прочности | Материал | Phosphating стальной провод |
| Диаметр (mm) | 0,6 | |
| Номер | 14 | |
| Вода преграждая материал | Материал | Составной заполняя гель |
| Панцырь | Материал | PE покрыло рифленую стальную ленту |
| Наружная оболочка | Материал | MDPE |
| Цвет | Черный | |
| Толщина (mm) | Номинальный: 1,8 | |
| Диаметр кабеля (mm) приблизительно. | 8,4 | |
| Вес кабеля (kg/km) приблизительно. | 110 | |
| Деталь | Значение |
| Растяжимое представление (n) | 1500 |
| Толкотня (N/100mm) | 1000 |
| Температура деятельности: | -40℃~+60℃ |
| Температура установки | -15℃~+60℃ |
| Температура хранения | -40℃~+60℃ |
Стандартная длина доставки кабеля 1000m, 2000m или 3000m с допуском 0~+20m. Если особенные запросы сделаны в контракте, то поставленная длина кабеля должна соответствовать ей.
|
|
