| Место происхождения: | Чэнду, Китай |
|---|---|
| Фирменное наименование: | FHDT |
| Сертификация: | YD / T 1258, IEC 60794-1 |
| Номер модели: | Крытые оптические кабели мульти-волокна |
| Количество мин заказа: | 500 барабанчиков |
| Цена: | Negotiable |
| Упаковывая детали: | Отсутствие больше чем 4km/drum |
| Время доставки: | Зависит от специфических спецификаций и требования |
| Условия оплаты: | Обычно T/T, другие термины могущие быть предметом переговоров |
| Поставка способности: | Зависит от специфических спецификаций и требования |
| Бренд: | FHDT | МОДЕЛЬ: | Крытые оптические кабели мульти-волокна |
|---|---|---|---|
| Сертификаты: | YD/T 1258, IEC 60794-1 | Начало: | Чэнду, Китай |
| Высокий свет: | Крытый IEC 60794-1 кабеля стекловолокна,кабель волокна радиосвязи типа Смычк multi,multi IEC 60794-1 кабеля волокна |
||

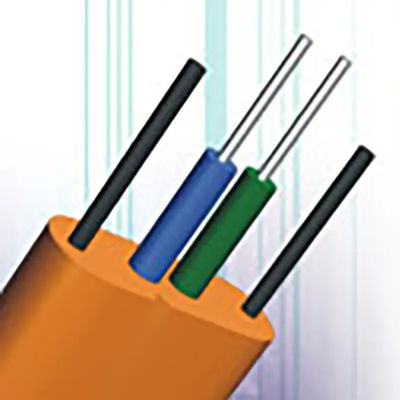

тип кабель смычка Низко-трением использован как кабель падения для доступа от на открытом воздухе к крытому.
Стекловолокно поставленное в этой спецификации для того чтобы соотвествовать ITU-T G.657
| Атрибуты волокна | |||||
| Атрибут | Деталь | Значение | Блок | ||
| Диаметр поля режима | Длина волны | 1 310 | nm | ||
| Ряд номинальных стоимостей | 8.6-9.2 | µm | |||
| Допуск | ±0.4 | µm | |||
| Диаметр плакирования | Номинальный | 125,0 | µm | ||
| Допуск | ±0.7 | µm | |||
| Ошибка концентричности ядра | Максимум | 0,5 | µm | ||
| Плакирования циркулярность ‑ не | Максимум | 1,0 | % | ||
| Длина волны выключения кабеля | Максимум | 1260 | nm | ||
| Uncabled потеря macrobending волокна | Радиус | 15 | 10 | 7,5 | mm |
| Количество поворотов | 10 | 1 | 1 | ||
| Максимальный на 1550 nm | 0,03 | 0,1 | 0,5 | dB | |
| Максимальный на 1625 nm | 0,1 | 0,2 | 1,0 | dB | |
| Стресс доказательства | Минимум | 0,69 | GPa | ||
|
Хроматичный параметр рассеивания штуцер 3-term Sellmeier (1 260nm к 1 460 nm) |
λ0min | 1 300 | nm | ||
| λ0max | 1 324 | nm | |||
| S0min | 0,073 | ps/(nm2 × km) | |||
| S0max | 0,092 | ps/(nm2 × km) | |||
|
Линейный штуцер (1 460 nm к 1 625 nm) |
MIN. на 1550 nm | 13,3 | ps/(× km nm) | ||
| Максимальный на 1550 nm | 18,6 | ps/(× km nm) | |||
| MIN. на 1625 nm | 17,2 | ps/(× km nm) | |||
| Максимальный на 1625 nm | 23,7 | ps/(× km nm) | |||
|
Атрибуты волокна |
|||
|---|---|---|---|
| Атрибут | Деталь | Значение | Блок |
| Максимальная амортизация | @ 1310 nm | 0,40 | dB/km |
| Максимальная амортизация после вызревания водопода | @ 1383 nm ±3 nm | 0,40 | dB/km |
| Максимальная амортизация | @ 1550 nm | 0,30 | dB/km |
| Диаметр поля режима | Длина волны | 1310 | nm |
| Ряд номинальных стоимостей | 8.6-9.2 | μm | |
| Допуск | ± 0,4 | μm | |
| Диаметр плакирования | Номинальный | 125,0 | μm |
| Допуск | ± 0,7 | μm | |
| Ошибка концентричности ядра | Максимум | 0,6 | μm |
| Noncircularity плакирования | Максимум | 1,0 | % |
| Длина волны выключения кабеля | Максимум | 1260 | nm |
| Потеря Macrobending | Радиус | 30 | mm |
| Количество поворотов | 100 | ||
| Максимум на 1625 nm | 0,1 | dB | |
| Стресс доказательства | Минимум | 0,69 | GPa |
|
Хроматичный параметр рассеивания штуцер 3-term Sellmeier (1260 nm до 1460 nm) |
λ0min | 1300 | nm |
| λ0max | 1324 | nm | |
| S0min | 0,073 | ps/(nm2 × km) | |
| Тип | Описание |
Применения ряд |
Ситуация пользы |
| GJXV | Центральный член прочности металла, оболочка PVC, типа Смычк кабели падения | Здания с горизонтальной и вертикальной проводкой | порекомендовал |
| GJXFV | Член прочности неметалла центральный, оболочка PVC, типа Смычк кабели падения | Общее пользование | |
| GJXH | Центральный член прочности металла, пламя Не-галоида - retardant куртка, типа Смычк кабели падения | порекомендовал | |
| GJXFH | Член прочности неметалла центральный, Не-галоид, пламя - retardant куртка, типа Смычк кабели падения | порекомендовал | |
| GJYXCH |
Центральный член прочности металла, пламя Не-галоида retardant куртка, кабели падения Само-поддержки типа Смычк |
На открытом воздухе введение накладных расходов Само-поддержки |
порекомендовал |
| GJYXFCH |
Член прочности неметалла центральный, Не-галоид пламя - retardant куртка, кабели падения Само-поддержки типа Смычк |
Общее пользование |
Согласно диапозону применения. Наши типа Смычк кабели падения можно расклассифицировать в 2 серии: горизонтальная и вертикальная кабельная система и само- поддерживая кабель для воздушных линий.
Стандарт: YD/T1997.1-2014
Основные технические параметры
| Деталь | GJXH/V | GJXFH/V | ||
| Диаметр кабеля (mm) | 2.0×3.0 | |||
| Вес кабеля (kg/km) | 10 | 9 | ||
| Условие прочности (n) | Длинный | 100 | 100 | |
| Краткость | 250 | 250 | ||
| Сопротивление толкотни (N/100mm) | Длинный | 1000 | 1000 | |
| Краткость | 2200 | 2200 | ||
| Диапазон температур (℃) | -40~+60 | |||
| Примечание: Предложите что член прочности металл использовано для горизонтальной и вертикальной кабельной системы | ||||
Основные технические параметры
| Деталь | GJXCH/V | GJXFCH/V | |
| Диаметр кабеля (mm) | 2.0×4.0 | ||
| Вес кабеля (kg/km) | 20 | 19 | |
| Условие прочности (n) | Длинный | 300 | 300 |
| Краткость | 900 | 900 | |
|
Сопротивление толкотни (N/100mm) |
Длинный | 1000 | 1000 |
| Краткость | 2200 | 2200 | |
| Диапазон температур (℃) | -40~+60 | ||
